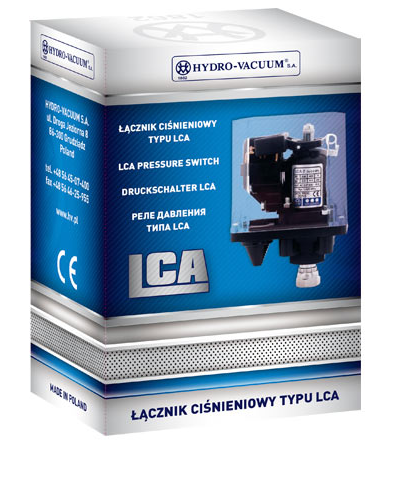

Włącznik ciśnienieniowy LCA 2, 0,8 MPa
Opis

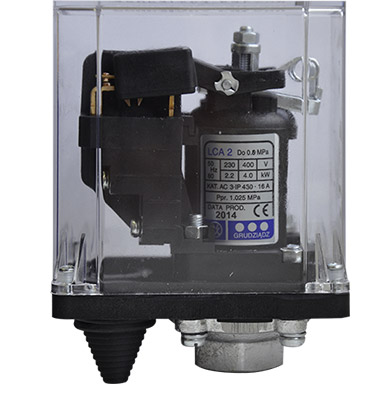

Łącznik ciśnienieniowy LCA 2, 0,8 MPa
Zastosowanie
Łączniki są przeznaczone do sterowania urządzeniami ciśnieniowymi, utrzymujące ciśnienie czynnika w stałych określonych granicach. Produkowane w trzech typowielkościach zależne od zakresu ciśnienia (0,4 MPa, 0,8 MPa, 1.1 MPa).
Łączniki LCA wykonane są jako trzytorowe lub jednotorowe dwuprzerwowe rozłączniki manewrowe prądu przemiennego, niskonapięciowe, mechanizowane.
Łącznik ciśnieniowy typu LCA stanowi odmianę stycznikową rozwierną. Podstawa, korpus, szczęka ruchoma i nieruchoma są wykonane z tworzywa wzmocnionego włóknem szklanym. Miedziane zestyki mają nakładki ze srebrotlenku kadmu. Obudowa łącznika jest wykonana z poliwęglanu.
Dane techniczne
Znamionowe napięcie izolacji |
380 V |
Częstotliwość znamionowa |
50 Hz i 60 Hz |
Znamionowy prąd ciągły |
16 A |
Znamionowe napięcie probiercze izolacji |
2,5 kV |
Znamionowa częstość połączeń |
360 cykli/h |
Trwałość mechaniczna |
1 * 106 cykli |
Minimalna temperatura czynnika napędowego |
0oC |
Maksymalna temperatura czynnika napędowego |
40oC |
Rodzaj czynnika napędowego |
woda, powietrze, olej maszynowy, olej transformatorowy |
Maksymalna prędkość zmian ciśnienia |
0,05 MPa/s |
Minimalna prędkość zmian ciśnienia |
0,001 MPa/s |
Przekroje przewodów przyłączeniowych |
min 1,5 mm2 |
max 4 mm2 |
|
Masa łącznika |
0,45 kg |
Warunki pracy
- Łączniki są przeznaczone do instalowania w pomieszczeniach zamkniętych wolnych od pyłów, gazów i par wybuchowych lub chemicznie czynnych,
- Dopuszczalna wysokość instalowania nie może być większa niż 2000 m n.p.m. Najwyższa szczytowa temperatura otoczenia wynosi 40oC, najwyższa średnia w ciągu doby 35oC, najniższa -40oC,
- Najniższa wilgotność względna może dochodzić do 50% przy temperaturze 40oC i do 90% przy temperaturze 20oC,
- Łącznik podczas pracy powinien być ustawiony pokrywą ku górze. Odchylenie od pionu nie może być większe niż 5o,
- Stopień ochrony IP 430.
Przekrój łącznika
Zakresy ciśnień
